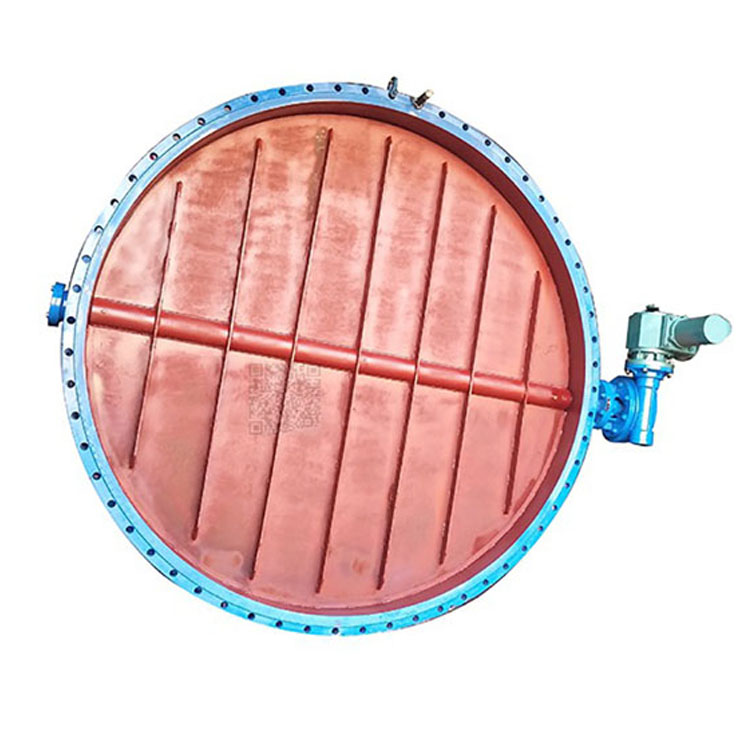

產品名稱：電動通風蝶閥
產品型號：D941W
產品規格：DN50-DN3000
公稱壓力：PN0.1Mpa
適用介質：空氣、塵氣
適用溫度：≤350℃
產品簡介
D941W電動通風蝶閥(也稱電動風量調節蝶閥)是采用電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉。電動通風調節蝶閥具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構。
產品詳情
甌泉閥門廠生產的D941W電動通風蝶閥由角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使用。D941W電動通風蝶閥具有結構簡單、口徑大、重量輕、操作方便等優點。D941W電動通風蝶閥廣泛應用于冶金、電站石油、化工等部門。適用于工業、冶金、煙氣除塵、環保等管道作通風調節介質流量之用。
電動通風蝶閥由與閥體相同的材料制成，并帶有密封圈。適用的溫度和耐腐蝕性取決于閥體的選擇。電動通風蝶閥公稱壓力小于0.6Mpa，泄漏控制在zui大流量的2％以內。工業，冶金，環保和其他管道用于通風和介質流量調節。
電動通風蝶閥具有結構簡單，重量輕，工作扭矩低，啟閉快，操作靈活，循環量大，調節精度高等特點。電動通風蝶閥適用于煙道，粉塵，空氣或含有懸浮顆粒的流體以及濃稠混濁的泥漿流體的調節和控制。
電動通風蝶閥主要技術參數和性能指標：
公稱通徑DN（mm） | DN50～DN200 | |
公稱壓力PN（MPa） | 0.1、0.25、0.6 | |
閥芯轉角 | 0～70° | |
作用形式 | 電開式或電閉式 | |
流量特性 | 近似等百分比 | |
允許壓差MPa | 0.6 | |
性能指標 | 基本誤差：±2.5%；回差≤±2.0%；死區≤3.0% | |
電源電壓 | AC220V、AC380V、DC24V | |
調節型 | 信號范圍 | 0～10mA、4～20mA、1.5VDC |
開關型 | 電信號 | AC220V、AC380V、DC24V；反饋信號，有源觸點信號或無源觸點信號 |
電動通風蝶閥主要零件材料及適用溫度、介質
材料代號 | 碳鋼C（WCB） | 不銹鋼P（304） | 不銹鋼R（318） |
閥體 | WCB | 1Cr18Ni9 | 1Cr18Ni12Mo2 |
閥板 | WCB或1Cr18Ni9 | 1Cr18Ni9 | 1Cr18Ni12Mo2 |
閥桿 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2 |
閥座密封 | 與閥體相同 | ||
填料 | 聚四氟乙烯、柔性石墨 | ||
適用溫度 | ≤300℃ | ≤550℃ | |
企業承諾：質量全面實行三包。歡迎新老客戶，來電、來人、來函洽談。
來圖來樣定樣非標閥門，別人沒有的、或許我們有
